Citroen Jumper: Ampoule ou lampe défaillante

Changer une lampe

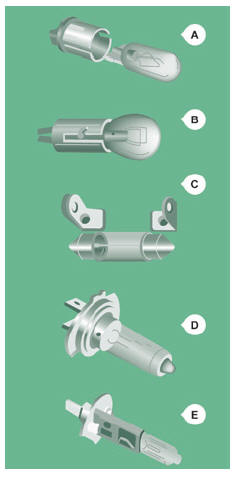

Types d'ampoule ou lampe

Différents types d'ampoule ou de lampe sont installés sur votre véhicule.

Pour les retirer :

Type a Ampoule totalement en verre : tirez doucement, car elle est montée par pression.

Type b Ampoule à baïonnette : appuyez sur l'ampoule, puis tournezla dans le sens contraire des aiguilles d'une montre.

Type c Ampoule cylindrique : écartez les contacts.

Type d - e Lampe halogène : dégagez le ressort de blocage de son logement.

Remplacez toujours une ampoule ou une lampe défectueuse par une ampoule ou une lampe neuve ayant les mêmes référence et caractéristiques.

Lors d'un lavage haute-pression sur des salissures persistantes, n'insistez pas sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d'étanchéité.

Pour retirer ou remonter les vis, utilisez le tournevis rangé dans la boîte à outils sous le siège passager avant.

Effectuez les opérations en sens inverse pour la remise en place de chaque lampe ou ampoule.

Feux avant

Ouvrez le capot moteur.

Pour accéder aux lampes et ampoules, passez la main derrière le bloc optique. Si nécessaire, vous pouvez déposer le bloc optique :

• Débranchez le connecteur électrique en retirant sa bague de verrouillage.
• Retirez les deux vis de fixation du bloc optique.
• Déplacez le bloc optique vers le centre du véhicule pour l'extraire de ses glissières.

  Côté gauche, faites attention à la béquille de capot.

1 - Feux de route

Type d, h7 - 55w

• Ôtez le couvercle en tirant la languette en caoutchouc.
• Débranchez le connecteur électrique.
• Dégagez le ressort de blocage en appuyant sur la pince centrale.
• Remplacez la lampe en veillant à bien faire correspondre la partie métallique avec la rainure présente sur le feu.

2 - Feux de croisement

Type d, h7 - 55w

• Ôtez le couvercle en tirant la languette en caoutchouc.
• Débranchez le connecteur électrique.
• Dégagez le ressort de blocage en appuyant sur la pince centrale.
• Remplacez la lampe en veillant à bien faire correspondre la partie métallique avec les rainures présentes sur le feu.

3 - Indicateurs de direction

Type a, wy21w - 21w

• Ôtez le couvercle en tirant la languette en caoutchouc.
• Tournez le porte ampoule d'un quart de tour, dans le sens inverse des aiguilles d'une montre.
• Remplacez l'ampoule.

4 - Feux de position/diurnes

Type a, w21/5w - 21w et 5w

• Ôtez le couvercle en tirant la languette en caoutchouc.
• Tournez le porte ampoule d'un quart de tour, dans le sens inverse des aiguilles d'une montre.
• Remplacez l'ampoule.

Feux diurnes à led

Ces diodes électroluminescentes (led) servent à la fois de feux diurnes et de feux de position.

Si votre véhicule est équipé de feux diurnes à led, consultez le réseau citroën.

5 - Projecteurs antibrouillard

Type e, h1 - 55w

• Braquez la direction complètement à gauche.
• Retirez la vis, située dans le passage de roue, puis ouvrez le volet.
• Ôtez le couvercle.
• Débranchez le connecteur électrique.
• Dégagez le ressort de blocage en appuyant sur les deux pinces.
• Remplacez la lampe en veillant à bien faire correspondre la partie métallique avec les rainures présentes sur le feu.

Le changement des lampes à halogène doit se faire projecteur éteint depuis quelques minutes (risque de brûlure grave).

A la fin de chaque opération, vérifiez le bon fonctionnement des feux.

Répétiteurs latéraux d'indicateurs de direction

Type a, w16wf - 16w

• Déplacez le miroir du rétroviseur pour accéder aux vis.
• Retirez les deux vis de fixation.
• Tirez le porte ampoule pour le dégager des tétons.
• Tirez l'ampoule, puis remplacez-la.

Feux de position latéraux

Type a, w5w - 5w

• Si votre véhicule en est équipé (fourgon de type l4), retirez les deux vis de fixation.
• Tirez le porte ampoule pour le dégager des tétons.
• Tirez l'ampoule, puis remplacez-la.

Plafonniers

Avant / arrière

Type c, 12v10w - 10w

• Appuyez sur les points, indiqués par les flèches, puis ôtez le plafonnier.
• Ouvrez le volet de protection.
• Remplacez l'ampoule en écartant les deux contacts.
• Vérifiez que les ampoules neuves sont bien bloquées entre les deux contacts.
• Fermez le volet de protection.
• Fixez le plafonnier dans son logement et assurez-vous de son blocage.

Feux arrière

Pour plus d'informations sur les ampoules, reportez-vous au tableau "types d'ampoule ou de lampe".

Effectuez les opérations en sens inverse pour la remise en place de chaque ampoule.

1. Feux stop

Type b, p21w - 21w

2. Feux stop/position

Type b, p21/5w - 21w et 5w

3. Indicateurs de direction

Type b, py21w - 21w

4. Feux de recul

Type a, w16w - 16w

5. Feu antibrouillard

Type a, w16w - 16w

• Repérez l'ampoule défaillante, puis ouvrez les portes arrière.
• Déposez la trappe d'accès correspondante en retirant ses sept vis de fixation (fourgon)

Ou

Déposez la trappe d'accès correspondante en tirant sa poignée pour la déclipper (combi).

• Débranchez le connecteur électrique en appuyant sur sa languette centrale.
• Retirez les deux écrous de fixation du bloc transparent.
• De l'extérieur, tirez le bloc transparent.
• Retirez les six vis de fixation du porte ampoule.
• Ecartez les trois languettes de maintien et sortez le porte ampoule de son logement.
• Remplacez l'ampoule.

Feux de plaque minéralogique

Type c, c5w - 5w

• Appuyez sur le point, indiqué par la flèche, puis ôtez le plastique transparent.
• Ôtez l'ampoule défaillante en écartant les deux contacts.
• Une fois l'ampoule remplacée, assurezvous que l'ampoule neuve est bien bloquée entre les deux contacts.
• Replacez le plastique transparent et appuyez dessus pour le verrouiller.

Troisième feu de stop

Type b, p21w - 21w

• Dévissez les deux vis.
• Retirez le feu.
• Retirez le porte ampoules en écartant les deux languettes.
• Ôtez l'ampoule défaillante en appuyant légèrement dessus et en tournant dans le sens inverse des aiguilles d'une montre.
• Remplacez l'ampoule.
